セリカダクト加工手順
簡単ですが、ダクトの取り付けの 加工手順を紹介します。 |
|
まず、ダクトを取り付ける部分の不要な パーツを外します。 この場合、純正のエアダクト(レゾネーター) になります) |
|

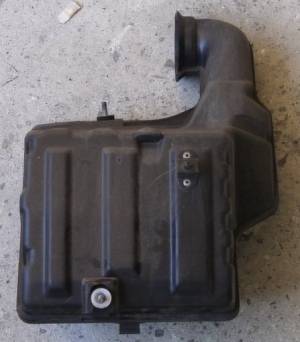

これがレゾネーターです。
|
|

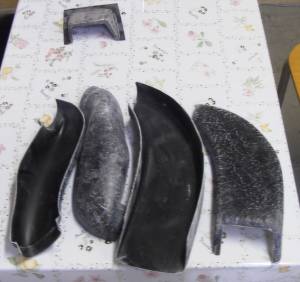

作業の前に準備しておいたパーツです。 (上) フェンダーにつけるダクト (下) フェンダー内部につけるダクト どの部品もセリカ用ではなく違う車の部品です。 |
|
先にダクトは完成(塗装まで)させておきます。 フェンダーに接着してからだと塗装が面倒(マスキングなど)になってしまうからです。 |
|

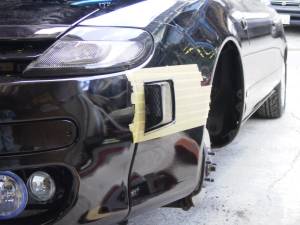

フェンダーに取り付け部分をマーキングします。 その際に、裏側のどの位置に穴が開くか注意しながら決定していきます。 なるべく正確に描くのがポイントです。 また、写真のようにテープの上からマーキングすれば |
|
位置が決まったら、穴あけです。 始めのうちは、線の少し内側を切ってから少しづつ 削りすぎは、禁物です。細心の注意を払って切っていきましょう。 |
|
穴をあけ終わったら、仮付けしてみます。 もしココでおかしい部分があれば修正します。
|
|
仮付けも、接着する所と同じ位置に固定しなければいけません。 | |
仮付けが終わったら接着です。 接着時に気を付ける事は、動かないようにすること。 そのためには、ホットボンドやテープなどで仮固定してそれから接着します。 始めは、少しずつ接着した方がずれにくいです。 接着剤は、エポキシ系(2液性)がお薦めです。 |
|
フェンダーのダクトの位置が決まったので、内側の ダクトを作ります。 写真は、完成したものです。 今回は取付したダクトから純正のエアクリーナーに合わせてダクトを作りました。 これは現物合わせをしながら作っていきます。 |
|
今回はFRPで作りましたが、市販のフレキシブルでも 代用できます。 |
|
これを車輌に取り付けて、外した部品を元に戻せば | |
完成です。 |
