手順１

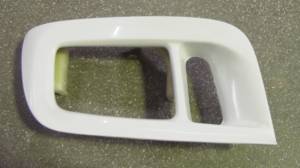

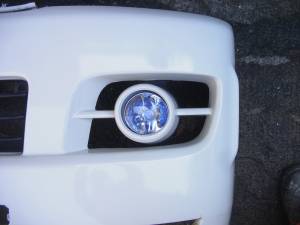

カバーはこのようになっています
ＦＲＰで出来ています

※カバーは加工しません

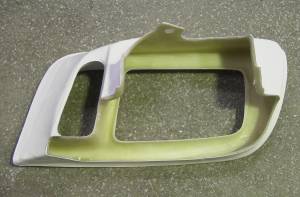

裏側は、フォグランプを
取り付けるように
なっています

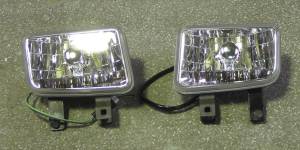

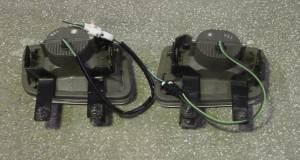

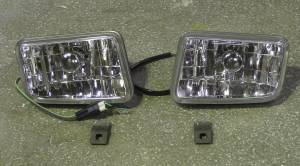

まずフォグランプ
を用意します

新品でも中古品でも
作業は同じです

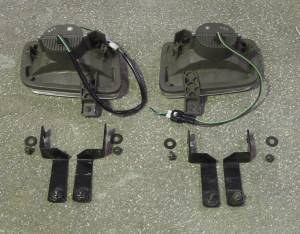

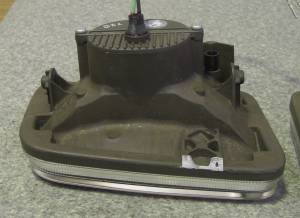

裏側はこのようになっています

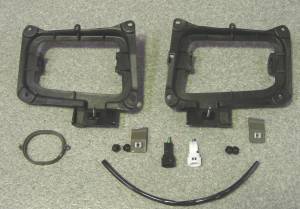

裏側に付いている
ステーを外します

このようになります

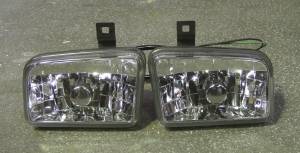

フォグランプから飛び出ている
ステーをカットします
（赤い線の部分です）

本体はアルミ製なので
金切りノコやサンダー
等でカットできます

カットすると
このようになります

次に運転席側のみ

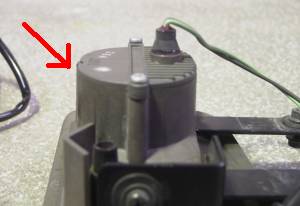

赤い部分を加工します

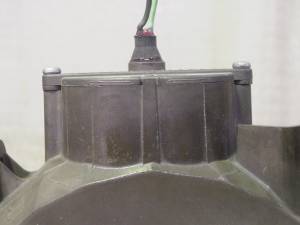

横から見た状態です

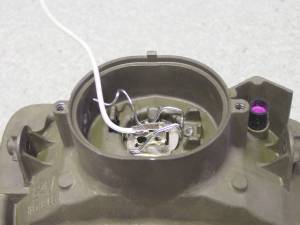

ねじを外してカバーを取り外します
（バルブを入れる部分です）

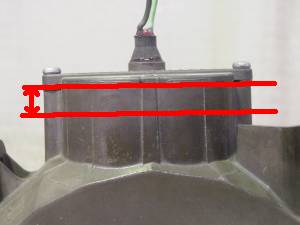

赤い部分をカット、または削り、
カバーの装着位置をずらします
　

約５ｍｍ程度です

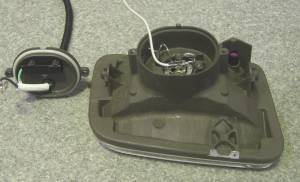

カバーを取り外します

金ノコやサンダーなどで
カットします。

※アルミ製なので
ベルトサンダーなどで
削り落としても
出来ると思います

サンダーでカットすると
カットした部分は
こんな感じです

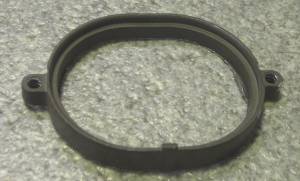

輪切りで
スライスしたような
感じです

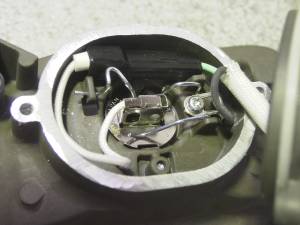

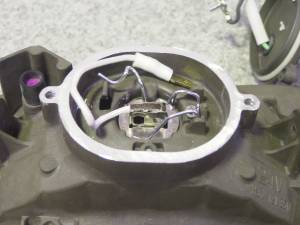

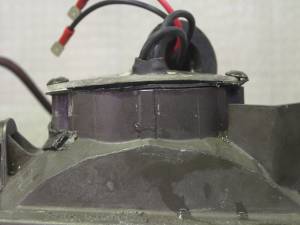

カットした状態です

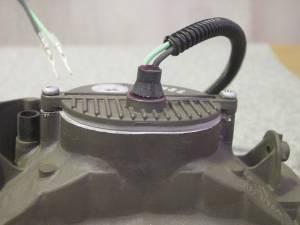

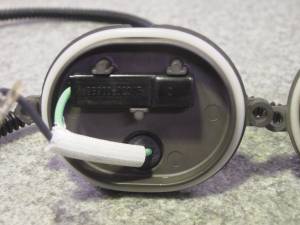

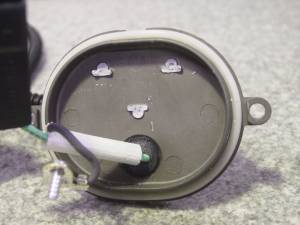

次にフタを加工します

カプラーを固定している
ツメをカットします

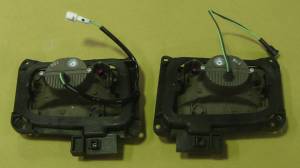

フタに付いていたカプラーは
本体側にしまってフタをします

これで完成です！

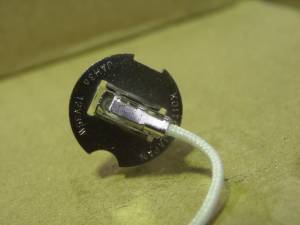

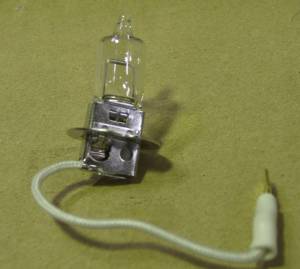

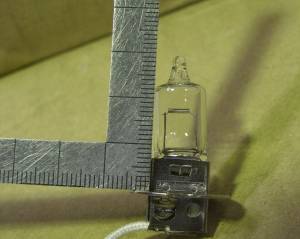

また、バルブは
Ｈ３aというタイプです

通常のＨ３とはツメの部分が
若干違うようです

バルブの高さは約30ｍｍです
ＨＩＤに変更したい方は
参考にしてください

36ｍｍ位までのは
入るみたいです

ＨＩＤにする場合は
裏側が出っ張ってしまうため
フタの加工をしてしまうと
純正のフタが付けられません
ので、水漏れ対策をしてください。
（コーキングなど）

※フタを加工しなければ
ＯＫですが、エアクリーナーを
外さなければ
いけなくなってしまいます
ＨＩＤにする場合は
よく検討して装着してください
　

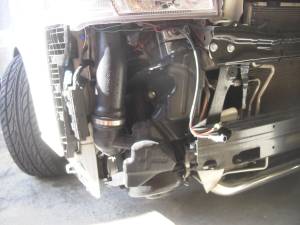

何故、手順１０〜２０の作業が
必要かといいますと
・
・
・

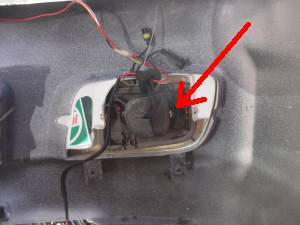

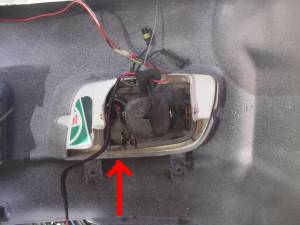

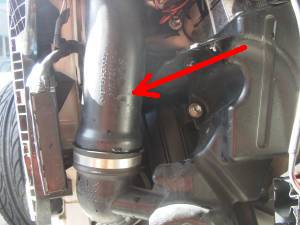

矢印のねじ部分が

エアクリーナーのダクトに
干渉してしまうからです

手順１０〜２０作業が難しい
場合は、この部品を外してください

エアクリーナーのダクトを
外しても走行は出来ると思いますが、
エンジンに影響があることも
考えられますので、フォグランプの
加工をする事をお勧めします

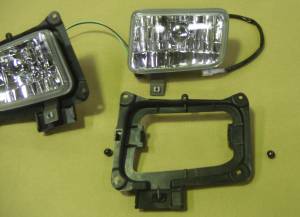

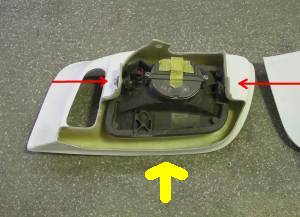

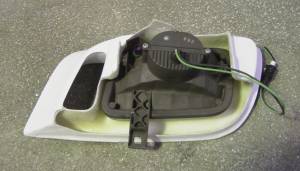

カバーにフォグランプを
取り付けます

フォグランプを黄色い矢印の
ように下から入れて
赤い矢印の部分をねじで
固定します

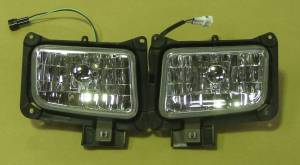

これで準備完了です

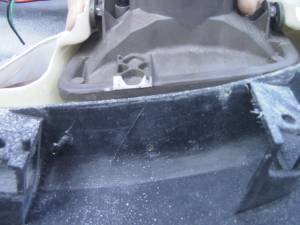

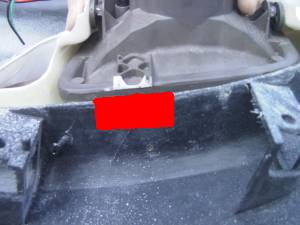

ステーをカットしなくても
カバーには装着できますが

・
・
↓

バンパーの赤い矢印の部分に
当たってしまいます

下から見た状態です

手順７，８が難しい場合は、
バンパーの赤い部分を
カットしてください。

※装着は出来ますが、参照手順とは
取り付け方が変わりますので
ご注意ください

次にバンパーを加工します

バンパーを車から外します

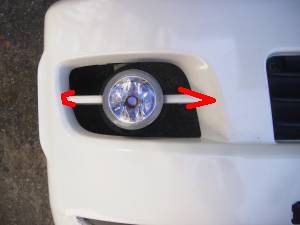

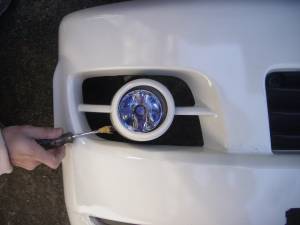

フォグランプの白いカバーを
裏側から内張り外しなどで
引っかけて外します

外すとこのようになります

裏側についているねじ類や
配線を外します

次に赤い分部をカットして
フィン（横のバー）を取り外します

カッター等で切れます

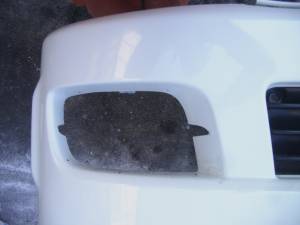

カットした状態です

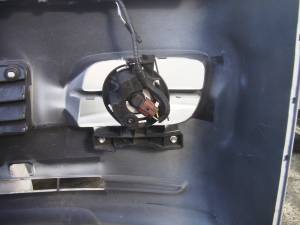

カットしたら フォグランプを入れて、
上側にある裏側の純正の
穴位置にねじで固定します

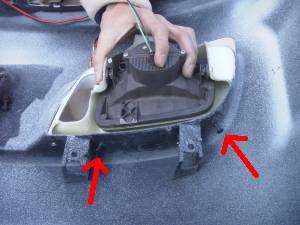

下側は両面テープでも
問題なく固定できますが

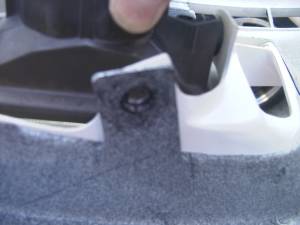

矢印の部分などにビスで固定
した方が確実だと思います

装着した状態です

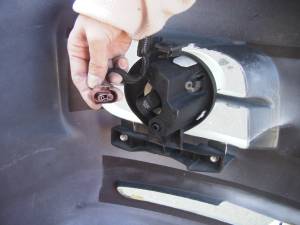

ノーマルの配線にフォグランプを
接続します

※ノーマルを使わない場合は、
別に配線加工をしてください

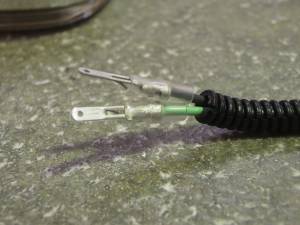

ギボシは平型のオスで細いタイプ
になります

スーパーＧＬはバンパーに
配線が来ていますが、

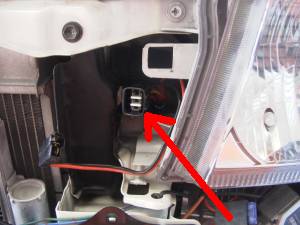

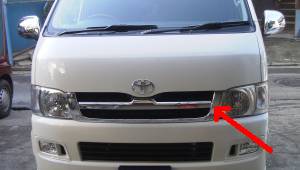

ない場合は助手席側のライト付近
（グリルを外します）にある
カプラーを利用して
加工してください

このカプラーがない場合は、
フォグランプ用に配線加工を
してください

※申し訳ありませんが
全グレード、全車種を
確認しておりませんので
カプラーが”ある、ない”で
ご判断してください

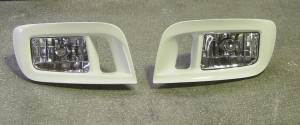

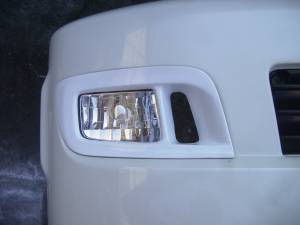

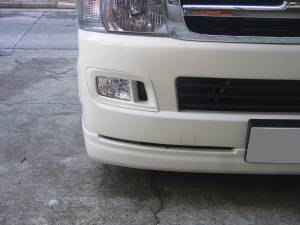

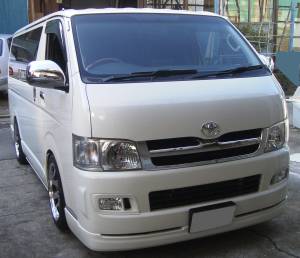

このような状態まで出来たら
車に取り付けます

バンパー装着後、点灯テストなど
をして問題がなければ

完成です！
