ＥＦＳの取付例です （カプラータイプ） 車輌は、ホンダ |
 |

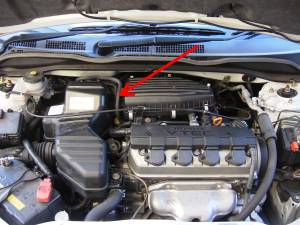

こちらの車輌は 赤い矢印のホースが 燃料ホースになります （車体側からエンジンに |
 |

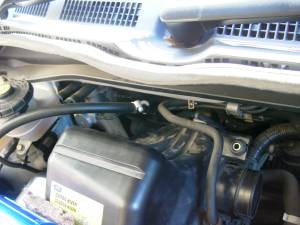

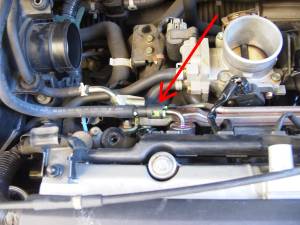

必要に応じて、 各パーツを取り外し 燃料ホースを 見えるようにします。 こちらがエンジン側の |
 |

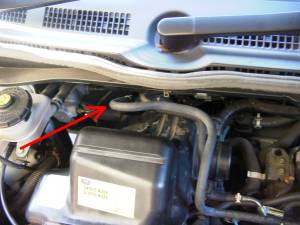

この車輌は、 こちらに車体からのホースが 出ていました。 このホースを取り外します。 |
 |

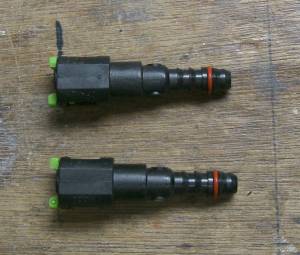

予め用意しておいた 純正ホースを加工し、 カプラー部分だけにします。 このカプラーに燃料ホースを 差込み、ＥＦＳを取り付け 出来るようにします。 ※この車輌は差込径が6Φです ※純正ホースの加工に |
 |

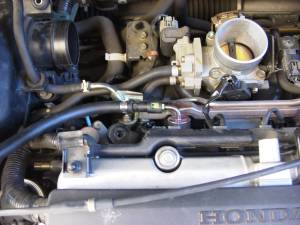

純正ホースを外した部分に 加工したカプラーを 装着します。 |
 |
反対側も同様に 装着します。 |
 |

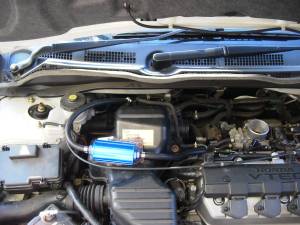

燃料ホースの間に ＥＦＳを接続します。 外したパーツを元に戻し、 燃料漏れのチェックをして、 問題がなければ完成です |
